Location Yamaha Tio1608-D

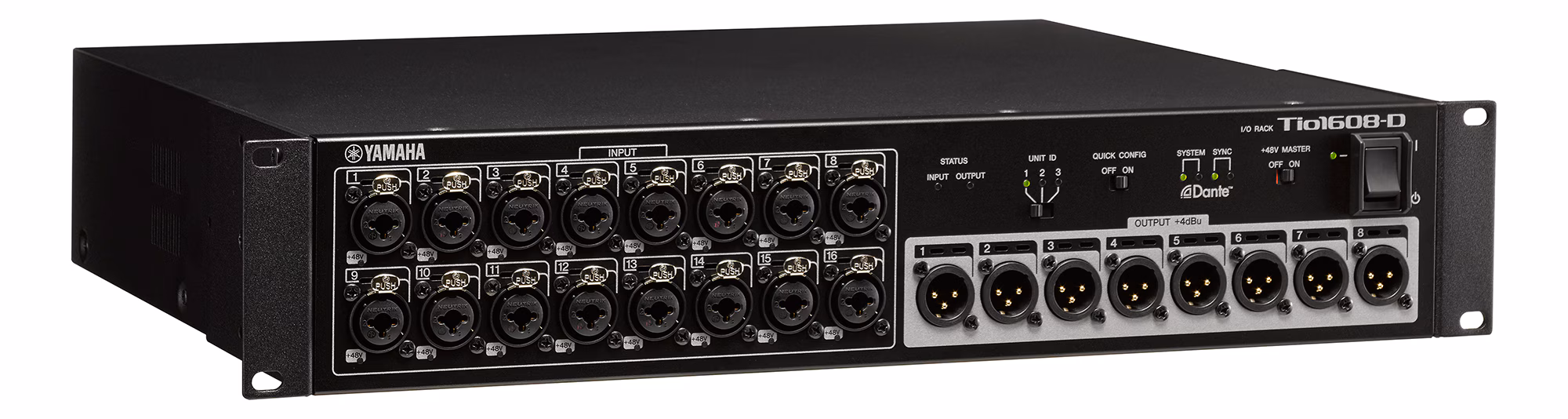

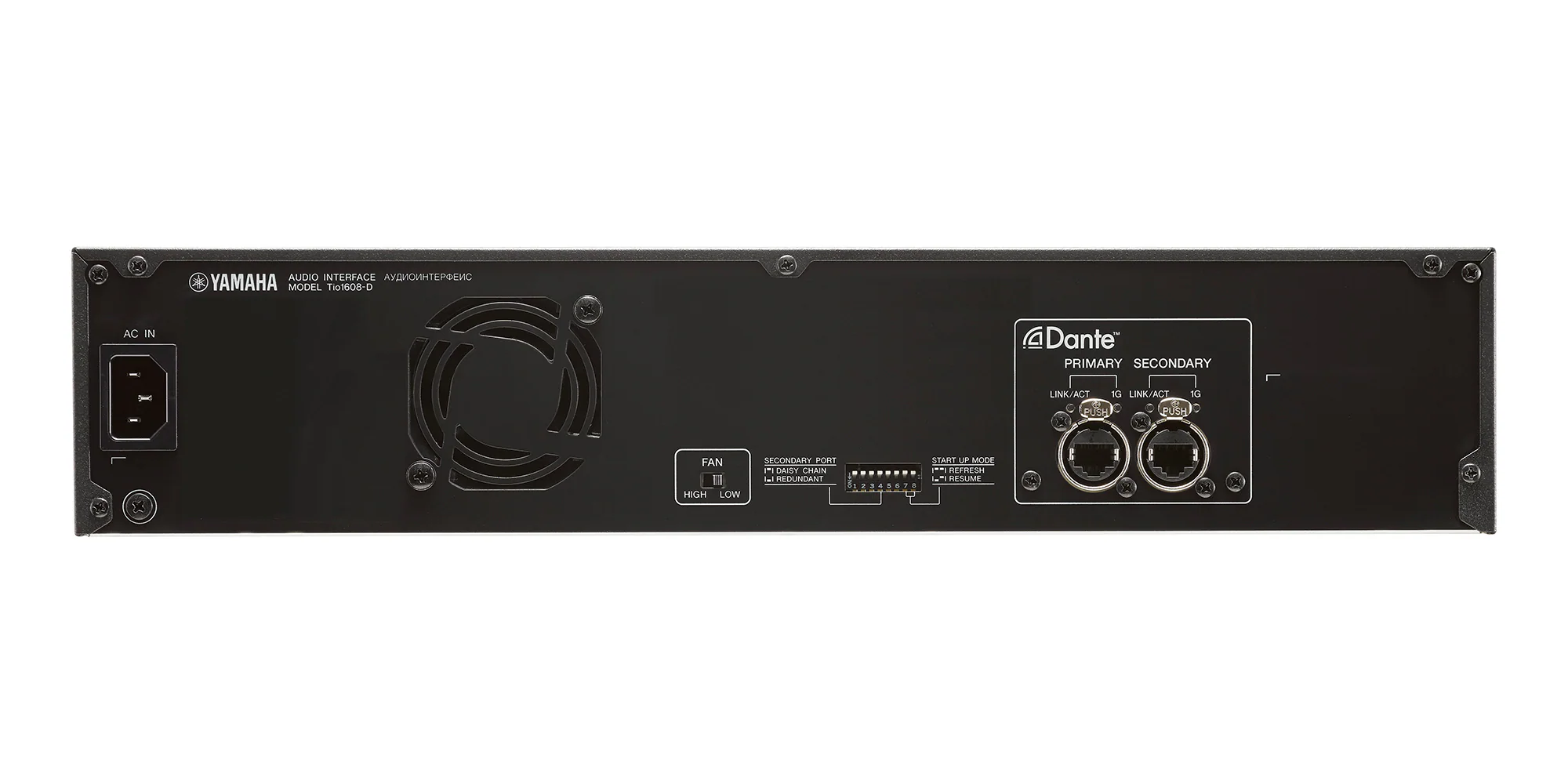

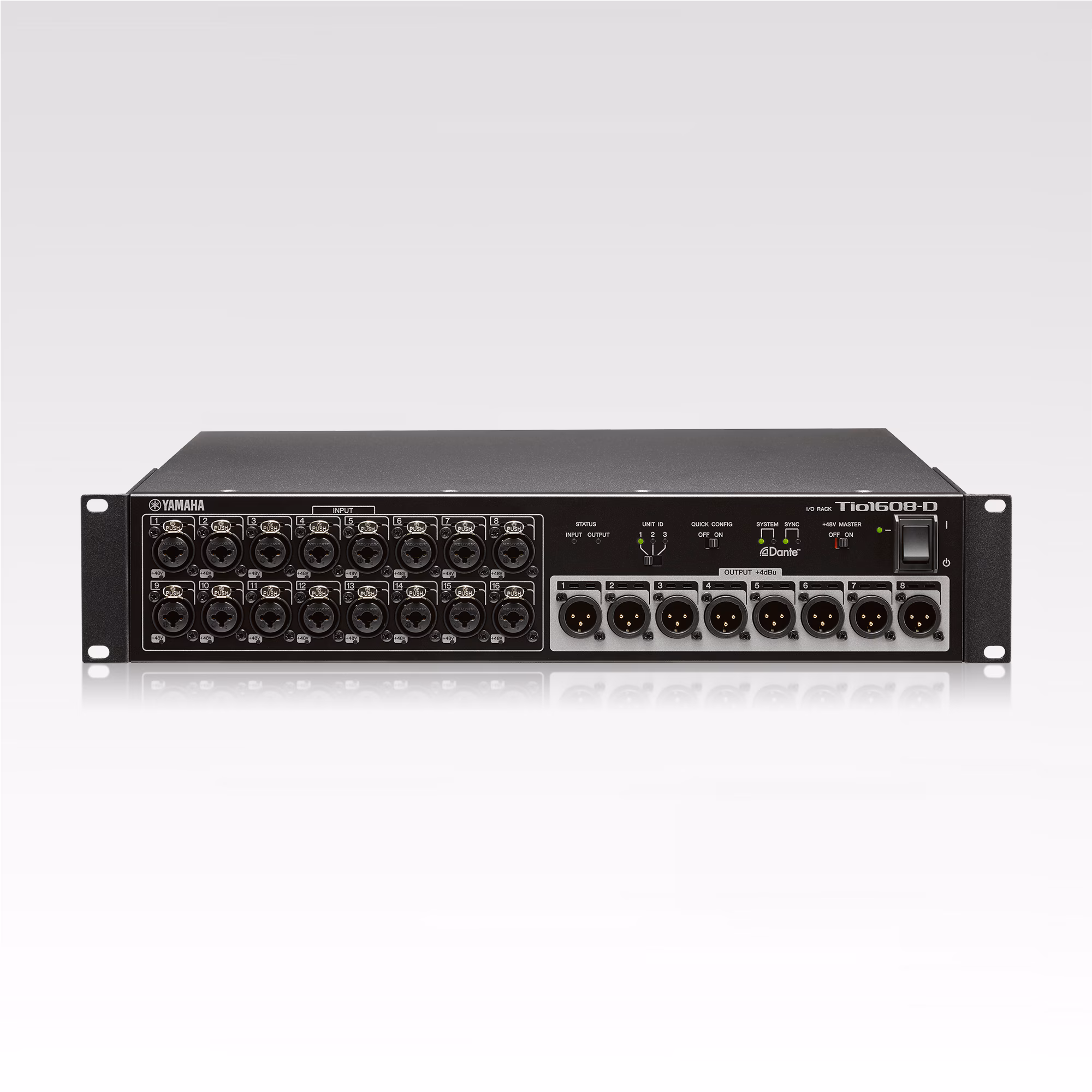

Le Yamaha Tio1608‑D est un rack d’entrée/sortie numérique (stagebox) équipé d’une interface réseau audio Dante, conçu pour déporter les entrées/sorties micro/ligne depuis la scène ou le studio vers une console de mixage via un simple câble réseau. Ce fonctionnement permet de se passer des multipaires analogiques lourds et complexes, simplifiant grandement le câblage sur les installations live, enregistrement ou broadcast. Il est compatible avec les consoles de la série TF de Yamaha (et avec d’autres consoles compatibles Dante), et on peut connecter jusqu’à trois unités Tio1608‑D à une même console pour étendre le nombre d’entrées/sorties.

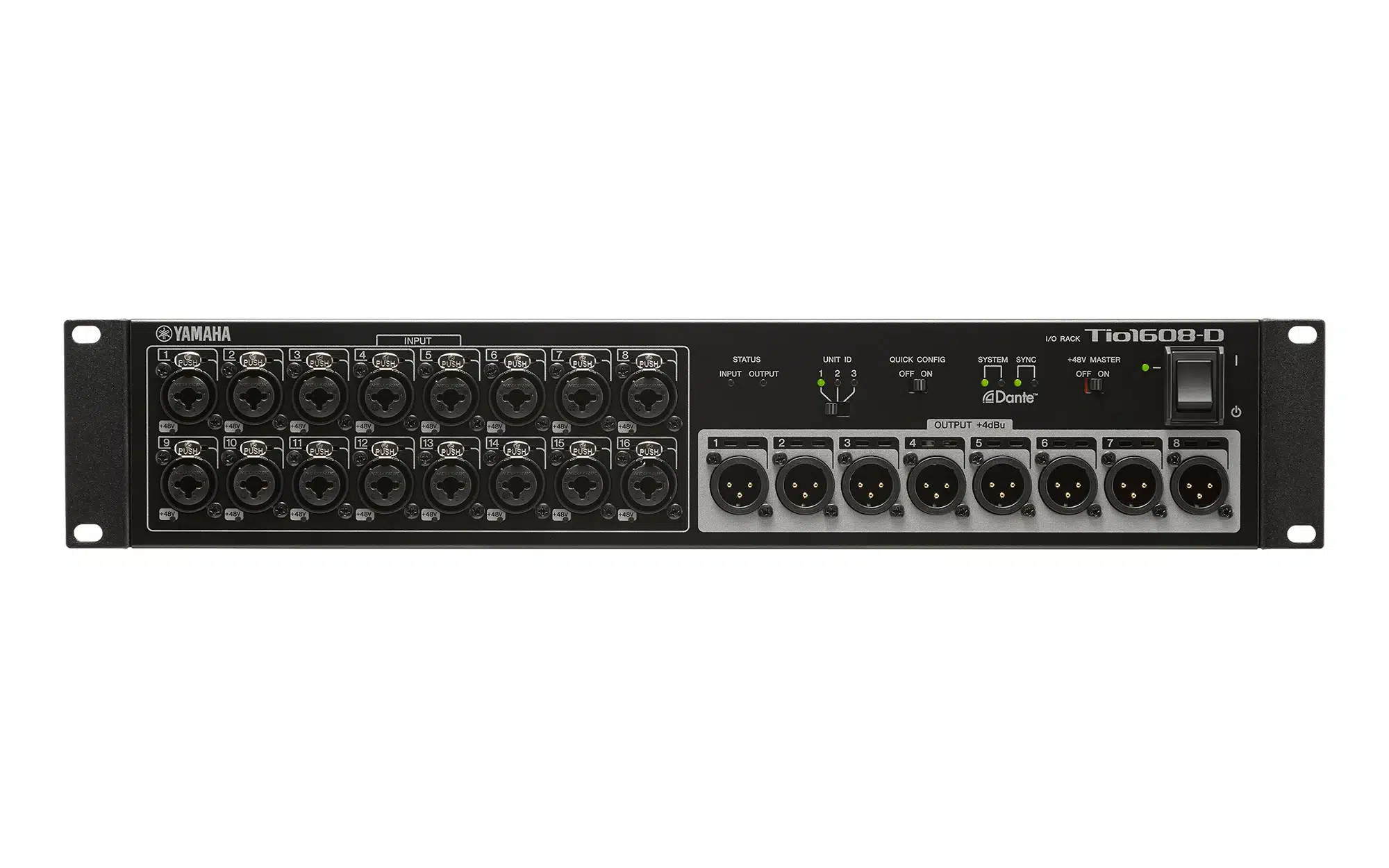

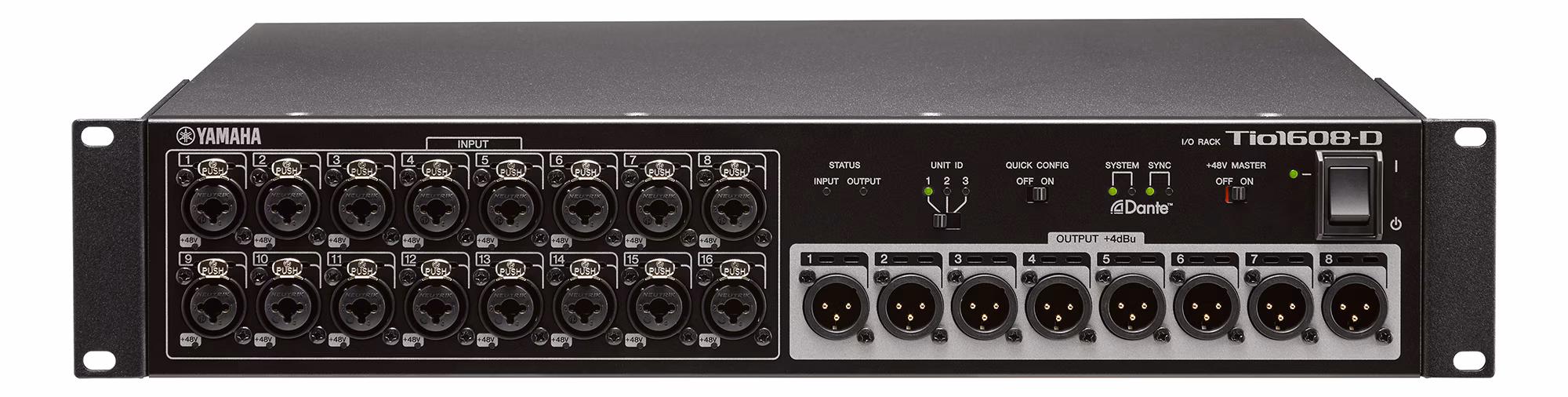

Techniquement, le Tio1608‑D offre 16 entrées micro/ligne (connecteurs combo XLR/TRS) avec préamplis micro de type D‑PRE, ainsi que 8 sorties ligne symétriques. Il fonctionne avec des fréquences d’échantillonnage externes de 44,1 kHz ou 48 kHz. Sa réponse en fréquence va de 20 Hz à 20 kHz (variation +0,5 / –1,5 dB), le retard de signal (entrée → sortie) reste très court : moins de 3 ms (avec Dante, réception latency 0,25 ms). La distorsion harmonique totale est inférieure à 0,1 % à +4 dBu (gain +66 dB) ou à 0,05 % (gain –6 dB), et la plage dynamique atteint jusqu’à 112 dB (convertisseur DA). Le bruit d’entrée équivalent est de –128 dBu (gain max), et le bruit de sortie résiduel de –88 dBu. Le diaphonie entre canaux adjacents (crosstalk) est très faible : –100 dB. Le rack mesure 480 × 88 × 364 mm, pèse environ 5,7 kg, consomme 50 W (alimentation 100‑240 V), ce qui en fait un module compact et fiable.

En résumé, le Yamaha Tio1608‑D est une stagebox Dante efficace, flexible et de haute qualité : 16 entrées + 8 sorties, conversion audio fiable, latence faible, préamplis de qualité, tout en restant simple à mettre en œuvre. C’est une excellente solution pour centraliser le traitement des signaux, alléger le câblage sur scène ou en studio, et garder un son professionnel — idéal pour le live, l’enregistrement ou les installations audio modulaires.
